187-6885-0222【出料容量】:500L
【生產能力】:25-30m³/h
【電機功率】:18.5kw

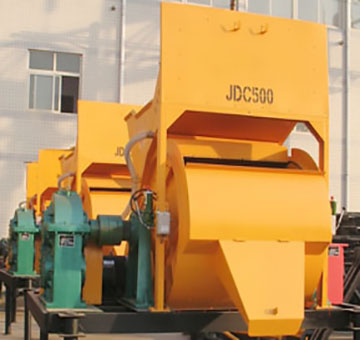

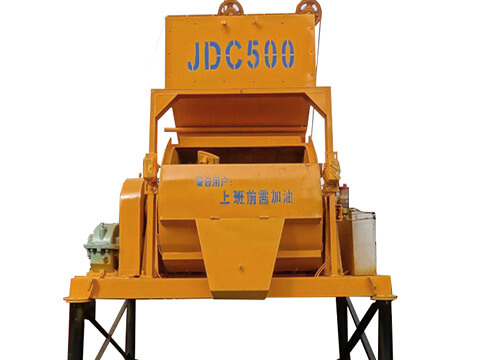

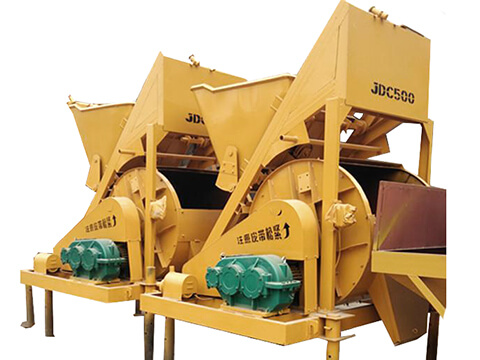

JDC500混凝土攪拌機是一種多功能新型單臥軸強制式混凝土攪拌機械,可以攪拌流動性,塑性與干硬性混凝土,分為固定式和輪式,固定式可以和一噸機動翻車配套使用,輪式適用于中小預制構件廠與各類的施工現場,安裝和轉換工地非常方便。
性能特點:
1.JDC500混凝土攪拌機使用范圍廣、攪拌質量好、生產效率高。
2.JDC500混凝土攪拌機能耗低、噪音小、結構合理、操作方便。
3.JDC500混凝土攪拌機卸料速度快、襯板及葉片使用壽命長,便于維護保養。
JDC500混凝土攪拌機的安裝
1.選擇寬敞并且土質好的場地,進行土地平整夯實。
2.JDC500混凝土攪拌機工作時,一般應固定牢固,在臨時施工現場可以用支腳代用。
3.挖制料斗坑,凈空尺寸為長1.4米,寬1.6米,高1.0米,坑內周圍和底部臨時性施工可用磚砌筑,永久性可用混凝土澆筑,坑口需要略高于地平面,防止污物注入坑內。
4.JDC500混凝土攪拌機可用一輛載重汽車輸送,到施工現場,用吊車將主機吊移至車廂外,裝好支腳高度,然后再吊移就位,再裝接長軌道,后墊好軌道底腳。
5.水、電、道路通暢,設有排污水溝,場地周圍不得泥濘,確保生產正常運行。
6.若露天作業時,應搭設簡易工棚,以防雨、曬、風等。
7.輪式攪拌機,到工地后,應把支腿找平,禁止輪胎在受力的情況下工作,輪胎離地面不得少于50mm。
公稱容量:500升 | 理論生產率:25-30m³/h |
額定進料容量:800升 | 攪拌軸轉速:27.6 |
骨料大粒徑(卵石/碎石):60mm | 料斗平均提升速度:19m/min |
攪拌時間:30s | 供水方式:時間繼電器 |
工作循環次數:70/h |
1.上料系統
JDC500混凝土攪拌機上料系統主要由提升機構、上料斗、上料架、進料漏斗等部分組成。
首先將JDC500混凝土攪拌機攪拌的所需物料按順序裝入料斗內。上料時啟動上料系統的卷揚機,使卷筒上鋼絲繩經滑輪組牽引料斗沿上料架向上運行,當料斗運行到一定高度時,其斗門底部的一對滾輪進入上料架水平岔道,斗門自動打開便開始卸料。料斗繼續上升斗門開到一定角度時終點行程開關控制電機制動,料斗運行停止,此時物料經進料漏斗落入攪拌筒內,同時進行攪拌。
2.攪拌裝置
JDC500混凝土攪拌機的攪拌裝置系由攪拌筒,攪拌軸、攪拌葉片和軸端密封等組成。
JDC500混凝土攪拌機的攪拌筒是整體焊接而成,筒內裝有二種襯板,采用沉頭螺釘與簡體堅固聯接。襯板用耐磨合金鑄鐵制成,耐磨性好,使用壽命長,由于骨料于襯板接觸情況不一樣。襯板磨損不均勻,為提高襯板使用時間,可相互調換。
3.傳動系統
JDC500混凝土攪拌機的攪拌傳動系統主要由電動機,攪拌減速箱和聯軸器及攪拌軸等組成。電動機直接裝在一個固定在機架底盤的端面上,最后,動力經減速箱、聯軸器使攪拌軸轉動進行攪拌。
4.供水系統
JDC500混凝土攪拌機的供水系統由微型水泵、底閥、吸水管、閘閥、輸水管、噴水管等構成。供水量的大小,是采用調節時間繼電器的方式來直接控制微型水泵而實現的。
5.卸料機構
JDC500混凝土攪拌機的卸料機構采用新型設計高強度齒條、形成滾動式直式翻轉快速出料結構。具有出料快,放料凈,也可一次少放或多放少放等優點,不存在關門卡料的現象。
每一套JDC500混凝土攪拌機 都為客戶量身定做!
每一套JDC500混凝土攪拌機 都因配置不同有異!
如您需要了解JDC500混凝土攪拌機詳細價格信息,可直接拔打方泰建機全國統一銷售熱線:0371-8881 2288、185 3926 9555。
根據您所需的配置我們會提供精準的報價,在短時間內讓您獲取所需要的信息!
