結構細節

一.攪拌裝置

180型混凝土攪拌站的攪拌主機采用雙臥軸強制式攪拌機，攪拌能力強，攪拌勻質性好，生產效率高，使用性能可靠。對于干硬性、塑性及各種配比的混凝土均能達到良好的攪拌效果。攪拌機上蓋裝有噴水管、檢修門、觀察門及投料裝置。投料裝置包括水泥、粉煤灰、骨料投料口及入水裝置、為了加大水對主軸的沖擊力，在主機上蓋上安裝管道泵，確保主軸不粘料。

二.骨料配料及輸送部分

骨料配料及輸送部分由骨料配料機、斜皮帶輸送機組成。其流程為：砂石料場—儲料倉—計量斗—水平皮帶機—傾斜到帶機。

1.骨料配料機

骨料配料機設有四個骨料倉，多可用于四種骨料的級配。骨料倉向稱量斗供料，由微機稱量控制儀控制對物料進行立稱量，可完成稱量設定、去皮、補差，輸出控制信號等功能。

2.斜皮帶機

斜皮帶機主要由輸送膠帶、傳動裝置、托滾、清掃裝置、機架及扶梯等組成。計量后的骨料由水平皮帶機送出后，由斜皮帶機送入中間儲存斗。斜皮帶輸送機兩側設有檢修通道，下方設有溜槽防止落料。

三.粉料儲存及輸送系統

粉料儲存及輸送系統由水泥倉、螺旋輸送機組成。其流程為：粉料筒倉—螺旋輸送機—粉料計量斗。

1.水泥倉

180型混凝土攪拌站的水泥倉為鋼結構件，它由支架、筒體、翻板門、倉頂收塵器、破拱裝置、輸料管組成。粉料靠壓力空氣通過輸料管被送入筒倉，倉內產生的壓力氣體通過倉頂收塵器排放出去。各水泥倉中均設有上下料位指示器，可顯示料倉空滿狀態。

2.螺旋輸送機

螺旋輸送機是將筒倉中的粉料送入到計量斗內計量的裝置，主要由動力傳動裝置、螺旋軸、管體、中間支承座、進出料管等組成，傳輸率高，密封性好，沒有粉塵污染，分節組裝，便于運輸。

四.計量系統

180型混凝土攪拌站的計量系統分為三部分：砂石的稱量方式為立計量，秤的結構有皮帶秤和吊斗秤；水泥和其他粉料稱量方式為單計量，結構上一般為吊斗秤；攪拌用水和外加劑一般用流量計計量或用吊斗秤兩種方式計量。

五.控制室

180型混凝土攪拌站的控制室為立結構，墻壁用輕質保溫板包封，內部安放有電控操作系統，前面為大平面玻璃窗，視野開闊，光線明亮。

技術參數

攪拌站型號	180型混凝土攪拌站
額定生產率	180m3/h
攪拌機型號	JS3000
攪拌電機功率	2X55KW
攪拌周期	60s
攪拌機容量	3000L
骨料大粒徑	Φ150mm
骨料倉容量	4X25m3
卸料高度	4.1m
裝機容量	285KW
皮帶輸送機生產率	70t/h
螺旋輸送機大生產率	110t/h
骨料稱量范圍及精度	（0-3000）±2%kg
水泥稱量范圍及精度	（0-1800）±1%kg
粉煤灰稱量范圍及精度	（0-1000）±1%kg
水稱量范圍及精度	（0-800）±1%kg
外加劑稱量范圍及精度	（0-80）±1%kg

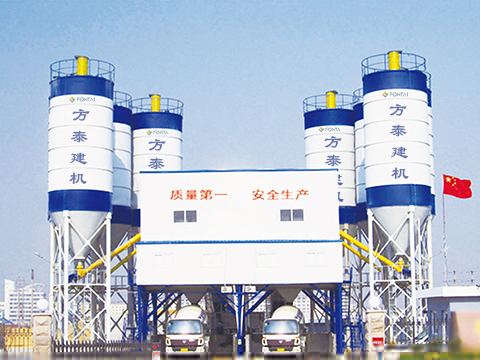

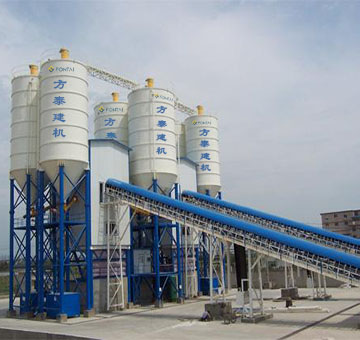

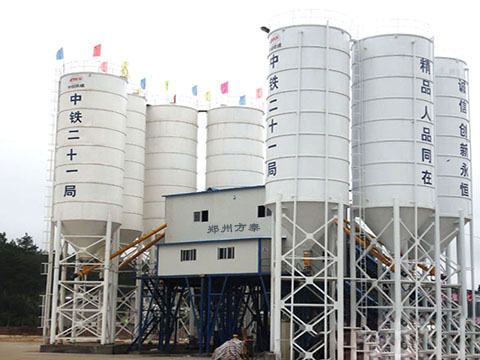

現場直擊

鄭州昌利秉承“做專、做精、做好、做久”的理念，生產銷售的180型混凝土攪拌站深受廣大客戶的喜愛，市場反響極佳！



設備價格

鄭州昌利對180型混凝土攪拌站質量把關十分苛刻，只為做出優良的攪拌設備，讓您在使用中有更好的過程體驗，在您積累財富的路上助您一臂之力！

如需了解180型混凝土攪拌站價格，請撥打鄭州昌利業務電話：187 6885 0222，在確定建站型號和具體配置后，昌利會為您提供精準的價格明細。
